Подготовка сжатого воздуха решает простую задачу: довести воздух из компрессора до состояния, при котором он не портит оборудование и продукцию. В самом компрессоре воздух только сжимается — вместе с влагой, масляным туманом и пылью, которые он забирает из атмосферы. Дальше его нужно очистить, осушить и накопить, и от того, как построена эта цепочка, зависит ресурс пневмоинструмента, качество покраски и работа автоматики.
Система подготовки воздуха: из чего она состоит
Типовая система подготовки воздуха включает четыре группы оборудования: фильтры, осушители, ресиверы и конденсатоотводчики. Каждая группа отвечает за свой параметр, и убрать любую из них нельзя без потери качества.
Фильтры грубой и тонкой очистки

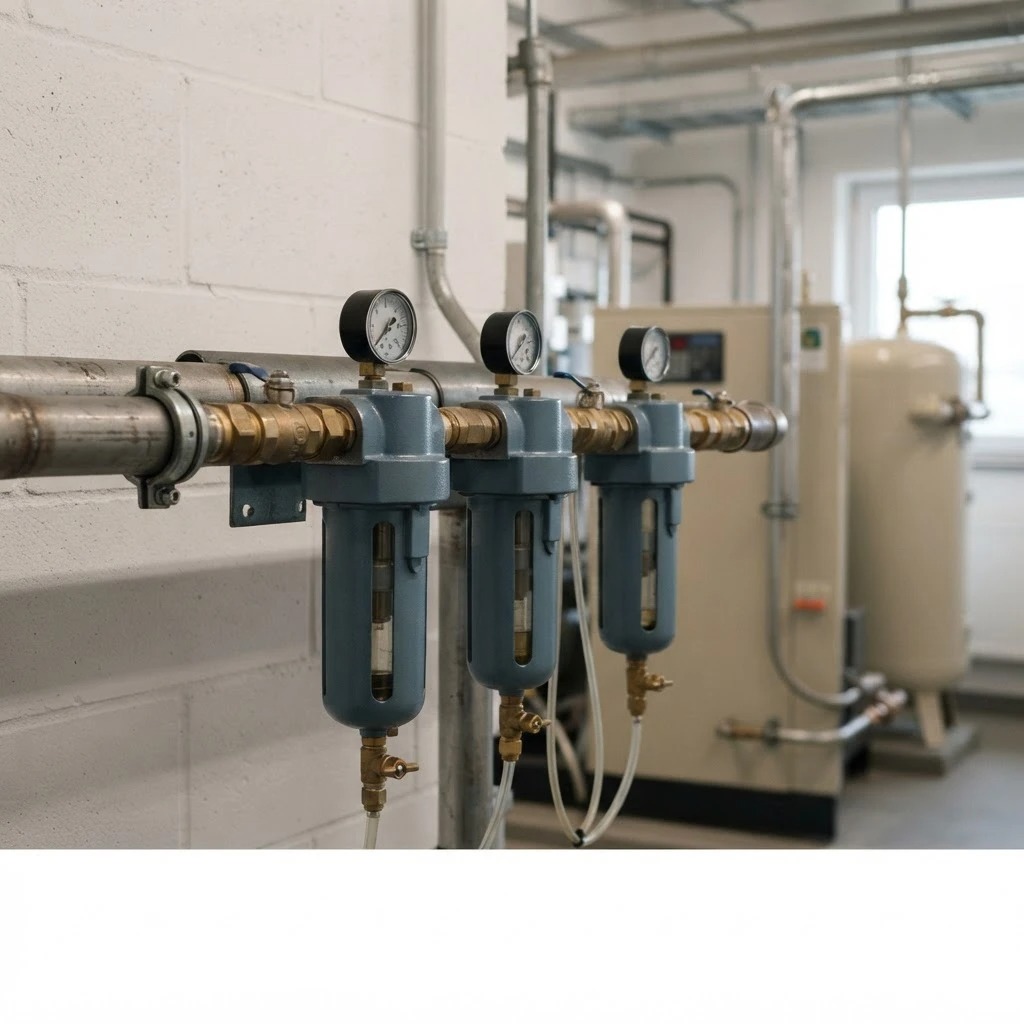

Фильтры задерживают механические частицы и масло. Первая ступень — грубая очистка: она снимает основную массу загрязнений, которые приносит сжатый воздух. Вторая и третья ступени — тонкая очистка: чем меньше номинал фильтра, тем более чистый воздух уходит в магистраль. Угольный фильтр ставят последним, когда нужно убрать запах и остаточные пары масла: он не заменяет тонкую очистку, а работает после неё.
Осушители рефрижераторные и адсорбционные
Рефрижераторный осушитель охлаждает воздух и выводит влагу в виде конденсата, обеспечивая точку росы в районе +3 °C. Это базовый вариант для большинства производств. Адсорбционный осушитель работает глубже — он способен дать точку росы до −40 и даже −70 °C, но требует затрат на регенерацию адсорбента. Такую глубокую осушку берут там, где воздух контактирует с продукцией или работает на морозе.
Ресиверы и конденсатоотводчики

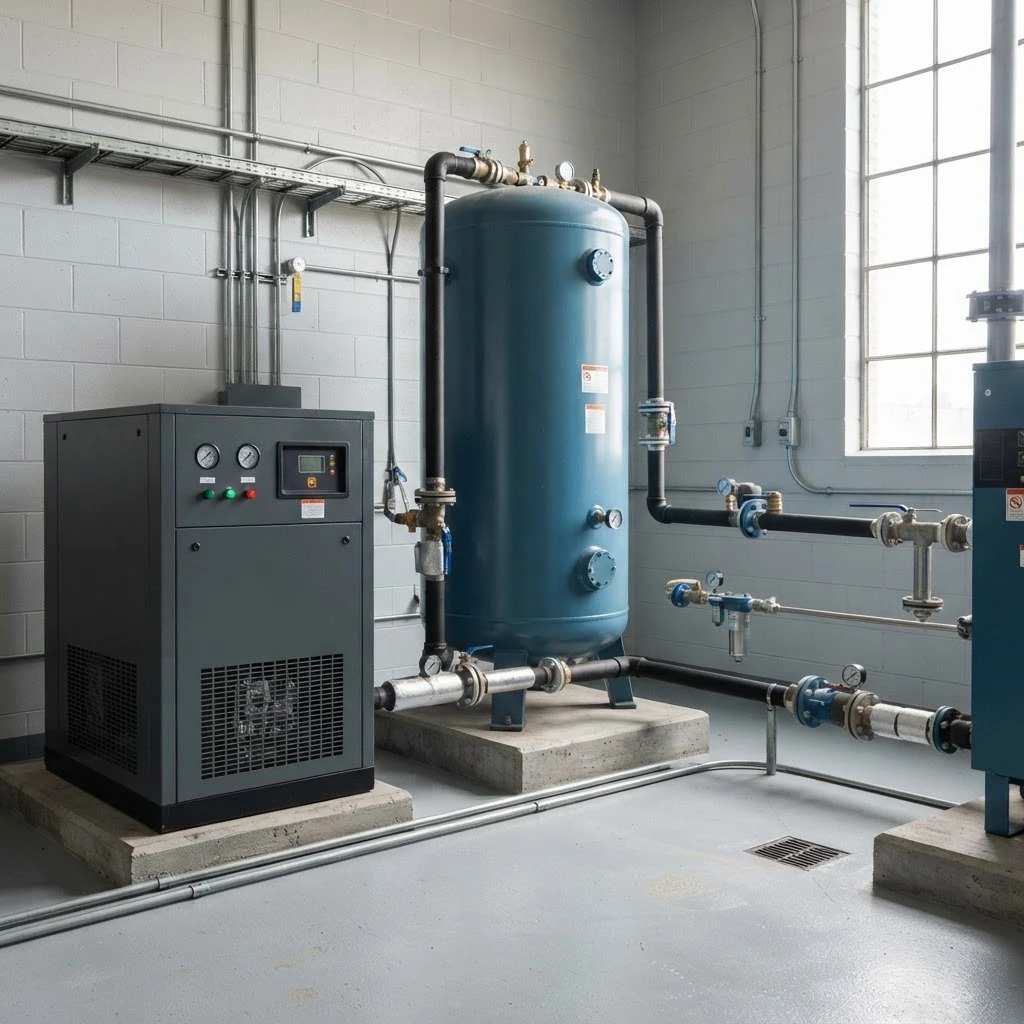

Ресивер выравнивает давление, сглаживает пульсации и создаёт запас воздуха под пиковую нагрузку: без него компрессор работает рывками и чаще выходит на нагрузку. Конденсатоотводчики убирают влагу из ресивера, фильтров и осушителя — вручную это делать нельзя, иначе вода уйдёт дальше по магистрали. Автоматические отводчики бывают поплавковыми, таймерными и электронными.
Классы чистоты воздуха ISO 8573-1
Классы чистоты воздуха ISO 8573-1 — это стандарт, который описывает сжатый воздух тремя числами: по твёрдым частицам, воде и маслу. Запись «1.4.1» означает первый класс по частицам, четвёртый по влаге и первый по маслу. Зная класс, можно подобрать оборудование и проверить, соответствует ли готовая система требованиям технологии.
| Класс | Твёрдые частицы | Вода | Масло | Применение |
|---|---|---|---|---|
| 1 | до 0,1 мкм | точка росы до −70 °C | до 0,01 мг/м³ | Микроэлектроника, лазерная резка, точная пневмоавтоматика |
| 2 | до 1 мкм | точка росы до −40 °C | до 0,1 мг/м³ | Пищевое производство, упаковка, медицинское оборудование |
| 3 | до 5 мкм | точка росы до −20 °C | до 1 мг/м³ | Покраска, пневмоавтоматика, фасовка |
| 4 | до 15 мкм | точка росы до +3 °C | до 5 мг/м³ | Пневмоинструмент, автосервис, общая пневмосеть |
| 5 | до 40 мкм | точка росы до +7 °C | до 25 мг/м³ | Строительные работы, продувка, черновые операции |
Классы приведены по ISO 8573-1:2010. Чем меньше число, тем чище воздух; требования технологии могут быть разными по частицам, влаге и маслу — именно поэтому класс записывается тремя цифрами.
Типовая схема: компрессор → фильтр → осушитель → ресивер
Оборудование собирается в линию, и порядок узлов важнее, чем кажется. Сразу после компрессора ставят концевой охладитель или циклонный сепаратор: они забирают капельную влагу и крупные загрязнения, пока воздух горячий. Затем идёт фильтр грубой очистки, после него — осушитель. Если осушитель рефрижераторный, фильтр тонкой очистки ставят после него: воздух уже охлаждён и осушен, поэтому на фильтре не оседает конденсат. Угольный фильтр оставляют последним перед магистралью. Ресивер ставят либо перед подготовкой (для сглаживания пульсаций), либо после неё — в зависимости от того, где нужно накапливать воздух. Каждый из этих узлов оснащается конденсатоотводчиком.
Как построить систему подготовки под конкретное производство
Проектирование начинается не с оборудования, а с требований потребителей: сколько воздуха нужно, при каком давлении и какой класс чистоты требуется для каждой точки. Дальше считают потери давления по магистрали, подбирают производительность фильтров и осушителя с запасом по расходу и определяют объём ресивера. Итоговая цель — собранная линия, в которой каждый узел соответствует своему участку, а не «самый лучший» вне контекста.
Типичные ошибки при проектировании пневмолиний
- Фильтр и осушитель подобраны впритык по расходу: при пиковой нагрузке воздух идёт мимо фильтра или с повышенным перепадом давления.
- Фильтр тонкой очистки стоит до осушителя и быстро забивается конденсатом.
- Нет конденсатоотводчиков на ресивере и фильтрах: вода накапливается и уходит в пневмоинструмент.
- Малая пропускная способность магистрали и лишние местные сопротивления — падение давления вместо работы оборудования.
- Осушитель выбран без учёта температуры воздуха на входе: производительность осушителя считается при определённой температуре, и горячий воздух её снижает.
- Объём ресивера взят произвольно, без привязки к расходу и пикам потребления.
